Установка шариковых направляющих для ящиков

  • Расчетные размеры ящика
  • Установка направляющих
  • Полезные советы

Прошло то время, когда выдвижные ящики в столах и в шкафах скользили по деревянным планкам. На замену им пришли более качественные и удобные направляющие из металла, снабженные роликами и шариками. Наибольшим спросом потребителей пользуются шариковые направляющие полного выдвижения. Другое их название #8211; телескопические направляющие.

Шариковые направляющие используются при сборке мебели для осуществления работы выдвижных как сделать направляющие для выдвижного ящика ящиков.

Они обладают некоторыми неоспоримыми достоинствами, к которым относится:

  • доступная стоимость;
  • плавный ход;
  • высокая прочность;
  • износостойкость;
  • простота монтажа.

Шариковые направляющие полного выдвижения применяются как в комодах и в шкафах кухонной мебели, так и в других выдвижных конструкциях.

Расчетные размеры ящика

Схема расчета деталей выдвижного ящика.

Для правильной установки шариковых направляющих полного выдвижения нужно выполнить некоторые требования. Особенно это касается тех домашних умельцев, которые делают предметы мебели своими руками.

Требования к мебели таковы:

  1. Выдвижные сооружения без учета фасада должны иметь ширину на 26 мм меньше ширины того места, куда они будут вставляться. С каждой стороны должен оставаться зазор в 13 мм для установки направляющих.
  2. Длина ящика должна совпадать с длиной приспособлений для выдвижения, которая может составлять от 25 до 80 см. Промежуточные размеры идут с шагом 5 см. До задней направляющие стенки шкафа вся конструкция не доходит на 1 см.
  3. Высота выдвижных емкостей зависит от желания хозяев и ничем не регламентируется. Обычно она бывает от 80 до 250 мм, но размеры могут значительно отличаться в большую сторону.

Вернуться к оглавлению

Установка направляющих

Для того чтобы произвести монтаж этих приспособлений, нужно вытянуть внутреннюю их часть, прижав усики черного цвета. Получившиеся половины крепятся на наружную боковину ящика и на внутреннюю поверхность шкафа.

Делается это так:

  1. Для начала нужно определиться с местом крепления. На наружной стороне боковой стенки выдвижного ящика размечается линия крепления. Она может проходить по центру, может располагаться в нижней его части. Половинка шариковой конструкции крепится на этой линии с помощью шурупов.
  2. На внутренней поверхности стенки шкафа отмечается аналогичная линия. Место ее расположения зависит от высоты ящика. Оставшиеся половинки приспособлений приворачиваются на свое место. Ящик заводится на место, и проверяется его свободный ход в сторону выдвижения и закрытия.

Схема разметки для крепления шариковых направляющих.

На половинах конструкции довольно много отверстий. Каждое из них имеет свое назначение. Продолговатые горизонтальные отверстия служат для перемещения направляющих по горизонтали при их регулировке. Продолговатые вертикальные #8211; для перемещения планки вверх и вниз. После окончательной регулировки шурупы или саморезы вворачиваются в круглые отверстия для прочного крепления элементов шариковых направляющих.

На практике обычно поступают следующим образом:

  1. Нижние направляющие устанавливают на расстоянии 30 мм от днища шкафа.
  2. Расположение остальных деталей зависит от размера фасадов ящиков. При эксплуатации они не должны касаться друг друга. Для этого расстояние между направляющими, установленными на стенке шкафа, делается на 2-3 мм больше, чем высота фасада выдвижной конструкции.
  3. Детали направляющих приворачиваются строго по намеченной линии.
  4. После временного закрепления деталей через продолговатые отверстия нужно попробовать вставить ящик на свое место. Если все предыдущие операции были выполнены правильно, вы услышите легкий щелчок при срабатывании фиксатора. Это является признаком того, что направляющие можно закреплять окончательно через круглые отверстия. Если щелчка нет, то нужна регулировка с помощью небольшого перемещения деталей вниз-вверх и вперед-назад. Перед регулировкой нужно слегка ослабить крепежные шурупы.

DB4461 #8211; это современная модель шариковых направляющих для ящиков, оснащенная механизмом плавного закрывания и доводчиком. Механизм позволяет полностью выдвинуть ящик и получить доступ ко всему его содержимому. Плавное закрывание осуществляется масляным доводчиком. Механизм гарантированно выдерживает 50 тысяч закрываний и открываний. Приспособление рассчитано на 25 кг веса. Работает совершенно бесшумно. Существуют и другие модели подобных изделий.

Вернуться к оглавлению

Полезные советы

Схема установки шариковых направляющих.

  1. Шариковые направляющие для выдвижных ящиков легко спутать с роликовыми аналогами. Роликовые изделия обычно окрашены в белый цвет. Ящик передвигается на колесиках, выполненных из пластмассы. Устанавливать их специалисты не рекомендуют. Эти устройства издают скрип, колесики со временем разрушаются, вылетают из направляющих.
  2. Если дно ящика вставлено в специальные пазы, его лучше закрепить с помощью тонких саморезов к кромкам, иначе содержимое может выпасть вместе с дном.
  3. Для тяжело нагруженных ящиков можно использовать двойной комплект направляющих.
  4. Монтаж направляющих лучше проводить до сборки мебели. Работать в этом случае гораздо удобнее и времени будет затрачено значительно меньше. После сборки останется только произвести необходимые регулировки.
  5. Высота выдвижного ящика должна быть на 40-50 мм меньше высоты фасада.

Собрать мебель для кухни или другой комнаты, установить механизмы закрывания и открывания выдвижных ящиков можно своими руками. Для этого нужно приобрести качественные направляющие для выдвижных ящиков и правильно их смонтировать.

К установке шариковых направляющих следует относиться со всем вниманием.

Большое значение имеет точная разметка мест расположения отдельных половин изделий, а также их размеры.

Шаг 55 #8212; установка ящиков на шариковых направляющих

Перейдем сегодня к более качественной, на мой взгляд, чем роликовые направляющие, системе выдвижения – направляющим шариковым.

Разберем из монтаж на примере сборки своеобразного серванта на кухню с четырьмя выдвижными ящичками.
Расчеты параметров выдвижных ящиков ее не сильно отличаются от роликов.

Ширина ящика равна внутренняя ширина короба вычесть 25 мм.

Глубина ящика, как правило, соответствует длине самих направляек, но может быть и побольше (в этом случае, ящик не будет выдвигаться полностью.

Пример: рассчитаем параметры ящика для комода шириной 600 мм и глубиной 500 мм

Ширина = 600-32-25=543 мм (32 мм – это толщина стоек 16 мм, а 25 мм –сумма толщины направляющих по мм)
Глубина ящика будет 450 мм (т.к. это стандартный размер направляющей, а до задней стенки короба ящик должен не доставать пару сантиметров).
То есть, фронты ящиков (вкладные) будут 543-32 мм = 511 мм
Боковые стенки ящиков будут 450 мм.
Дно ящика (ДВПО) будет равняться 450х543 мм

Итак, заказываем раскрой ЛДСП, то есть, на выходе получаем по 5 деталек на каждый ящик заданных размеров (детали из ЛДСП кромятся по длиннику с одной стороны). Плюс фасад, размер которого зависит от размера короба.

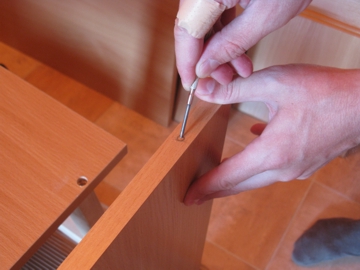

В торцах (по центру) фронтов сверлятся отверстия под конфирматы (одно или два #8212; в данном случае #8212; одно). Напротив их в пласти боковых стенок, отступив от края 8 мм, сверлятся сквозные отверстия 7-8 мм #8212; под шляпки конфирматов.

Теперь сразу же произведем разметку. На боковых стойках короба (к которым и будут крепиться ящики) мы сначала отмечаем границы фасадов с зазорами между ними (по 2 мм). Затем отмечаем ось направляющей, сначала на боковой стенке #8212; например, отступаем 10 мм снизу. А затем на стойке #8212; чтобы ящик не выступал из-за фасада, его надо сделать чуть выше, то есть, отступаем 20 мм от нижнего края фасада.

На данных осях откладываем 37 мм #8212; центр крепежного отверстия в направляющей.

Для тех, кто не знает, как это делается, я подготовил следующий слайд #8212; необходимо сдвинуть (на фото вверх) пластиковый фиксатор, после чего оба компонента направляющих легко рассоединяются.

Вторую (большую) половину направляем понтируем на стенки #8212; учитывая ранее размеченные и наколотые шилом отверстия.

Данные результаты закрепляем креплением дна из ДВПО #8212; делать это следует на саморезы с шагом не менее 150 мм. Я использую 25 мм саморезы.

Осталось установить собранные ящики на направляющие в мебельный короб и можно приступать к фиксации фасада (как это делать, я уже писал ранее #8212; урок 51 ).

Установка телескопических направляющих

Самыми популярными на сегодняшний день, по прежнему, остаются телескопические (шариковые) направляющие полного выдвижения.

Выглядят они вот так:

К их достоинствам можно отнести:
  • Сравнительно не дорогая цена
  • Плавный и тихий ход на протяжении всего срока службы
  • Способны выдержать определенные нагрузки
  • Износостойкость и прочность
  • Легкость монтажа

Эти направляющие очень часто используют для выдвижных ящиков комодов, кухонных секций, шкафов купе и других выдвижных механизмов, с работой которых не хотят иметь проблем в будущем.

Расчет деталей выдвижного ящика

Чтобы правильно установить телескопические направляющие полного выдвижения, давайте проверим, правильно ли вы сделали деталировку самого ящика.

В сборе. выдвижной ящик (без фасада), по ширине (между ящиком и боковиной изделия) должен иметь зазоры в 13 мм с каждой стороны (именно столько заберет на себя толщина «телескопа»).

По глубине ящик должен быть равен длине направляющей, обычно они имеют длину от 250 до 800 мм, с шагом в 50 мм. Так же не забудьте оставить зазор минимум в 1 см между задней стенкой комода и задней стенкой ящика.

По высоте его обычно делают исходя из потребностей человека, который им будет пользоваться. Высота обычно составляет 80-250 мм.

Разметка мест крепления направляющих

Принцип установки телескопических направляющих намного проще, чем это может показаться на первый взгляд.

Телескопы (если зажать черные усики и вытянуть одну половину) разбираются на две части, одна из которых крепится на боковину ящика, а вторая на внутреннюю боковину комода.

Наша основная задача, определить точные места этих креплений, прикрутить тремя шурупами каждую половину и завести ящик в комод, тем самым соединив направляющую в одно целое.

Монтаж шариковых телескопических направляющих

На боковине выдвижного ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

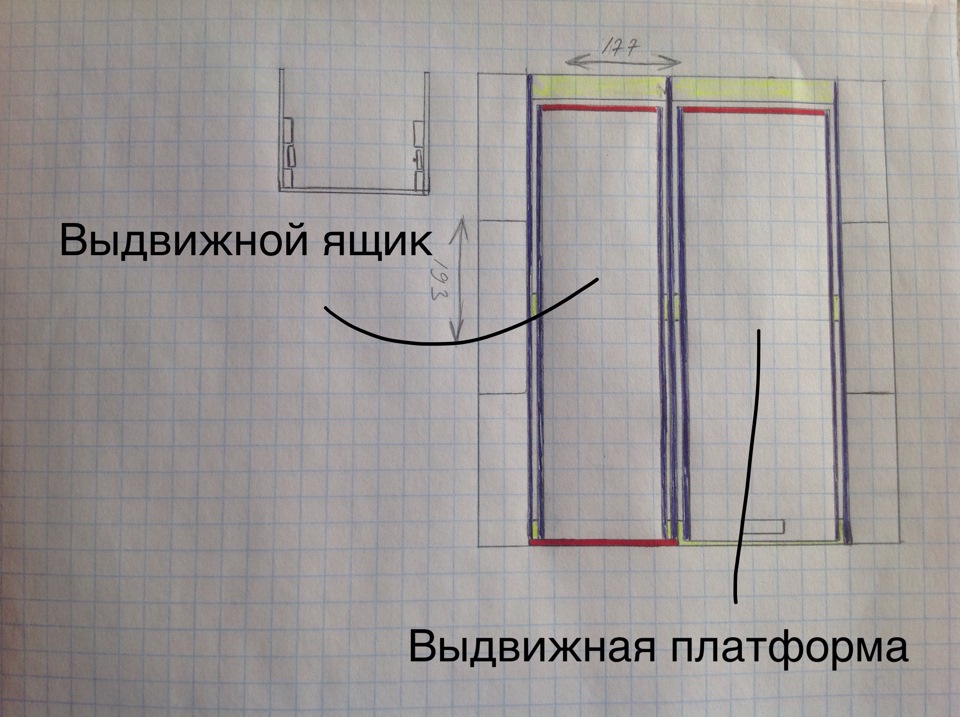

Точные расстояния и размеры я брал с чертежа своего комода. вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

То есть, отмечаем на боковине 417 мм от пола, и на данной высоте крепим телескоп.

На этом самая тяжелая часть работы закончена, теперь строго по линии прикручиваем две половинки направляющих к ящику и к боковине и заводим ящик на свое место.
